H42F升降立式衬氟止回阀

H42F升降立式衬氟止回阀

H42F衬氟立式止回阀概述:

FEP(F46)、PCTFE(F3)衬氟立式止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

H42F衬氟立式止回阀零件材料:

零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、内衬F46、F3
阀 瓣 铸钢、不锈钢、衬F46、F3
垫 圈 F4

H42F衬氟立式止回阀技术规范:

设计标准 GB12224
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927


H42F衬氟立式止回阀连接尺寸:

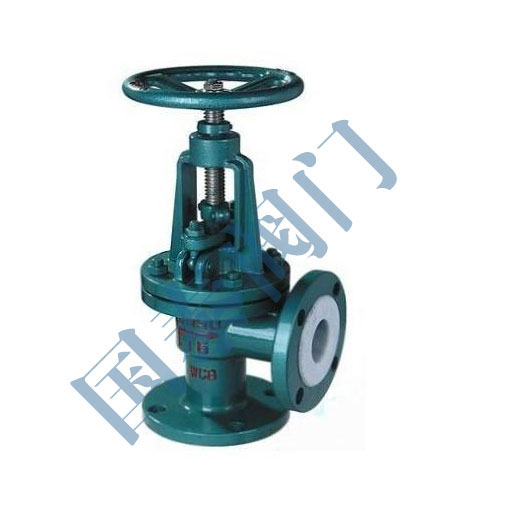

H42F衬氟立式止回阀图片

公称通径 标准值 参考值
DN
(mm)
NPS
(inch)
L D D1 D2 f b Z-Φd WT(Kg)
PN0.6MPa
15 1/2 80 80 55 40 2 12 4-Φ14 2.5
20 3/4 90 90 65 50 2 14 4-Φ14 3.5
25 1 100 100 75 60 2 14 4-Φ14 4
32 11/4 110 120 90 70 2 16 4-Φ18 5
40 11/2 125 130 100 80 3 16 4-Φ18 6
50 2 140 140 110 90 3 16 4-Φ18 8
65 21/2 160 160 130 110 3 16 4-Φ18 10
80 3 185 185 150 125 3 18 8-Φ18 13
100 4 210 205 170 145 3 18 8-Φ18 25
150 6 300 260 225 200 3 20 8-Φ23 46
200 8 380 315 280 255 3 22 12-Φ23 100
250 10 356 370 335 310 3 24 12-Φ23 155
300 12 457 435 395 362 4 24 12-Φ23 180
350 14 533 485 445 412 4 26 16-Φ23 220
400 16 572 535 495 462 4 28 16-Φ23 275
450 18 610 590 550 518 4 28 16-Φ23 300
500 20 610 640 600 568 4 30 16-Φ23 392
PN1.0MPa
15 1/2 80 95 65 45 2 14 4-Ф14 2.5
20 3/4 90 105 75 55 2 16 4-Ф14 3.5
25 1 100 115 85 65 2 16 4-Ф14 4
32 11/4 110 135 100 78 2 18 4-Ф18 5
40 11/2 125 145 110 85 3 18 4-Ф18 6
50 2 140 160 125 100 3 20 4-Ф18 8
65 21/2 160 180 145 120 3 20 4-Ф18 10
80 3 185 195 160 135 3 22 4-Ф18 13
100 4 210 215 180 155 3 22 8-Ф18 25
150 6 300 280 240 210 3 24 8-Ф23 46
200 8 380 335 295 265 3 26 8-Ф23 100
250 10 356 390 350 320 3 28 12-Ф23 155
300 12 457 440 400 368 4 28 12-Ф23 180
350 14 533 500 460 428 4 30 16-Ф23 220
400 16 572 565 515 482 4 32 16-Ф25 275
450 18 610 615 565 532 4 32 20-Ф25 300
500 20 610 670 620 585 4 34 20-Ф25 392
PN1.6MPa
15 1/2 80 95 65 45 2 14 4-Ф14 2.5
20 3/4 90 105 75 55 2 16 4-Ф14 3.5
25 1 100 115 85 65 2 16 4-Ф14 4
32 11/4 110 135 100 78 2 18 4-Ф18 5
40 11/2 125 145 110 85 3 18 4-Ф18 6
50 2 140 160 125 100 3 20 4-Ф18 8
65 21/2 160 180 145 120 3 20 4-Ф18 10
80 3 185 195 160 135 3 22 8-Ф18 13.5
100 4 210 215 180 155 3 24 8-Ф18 28.5
150 6 300 280 240 210 3 28 8-Ф23 48
200 8 380 335 295 265 3 30 12-Ф23 105
250 10 356 405 355 320 3 32 12-Ф25 165
300 12 457 460 410 375 4 34 12-Ф25 195
350 14 533 520 470 435 4 38 16-Ф25 238
400 16 572 580 525 485 4 40 16-Ф30 295
