ZJHPF-B气动波纹管衬氟调节阀

ZJHPF-B气动波纹管衬氟调节阀

ZJHPF-B气动波纹管衬氟调节阀简介:

ZJHPF-B气动波纹管衬氟调节阀是一种顶导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小,流量大,可调范围广。上阀盖采用波管纹密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性,完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管—填料双重密封结构,安全可靠性更好。因此,它在剧毒,强腐蚀性,放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大,抗振性好,配用ZHA/B多弹簧气动执行器,结构紧凑,输出力大。

ZJHPF-B气动波纹管衬氟调节阀特点:

1、耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好:采用波纹管和填料双重密封,确保无外渗漏。
3、泄漏量小:由于阀芯、阀座采用软密封,故泄漏量低。
4、配用HA执行机构,输出力大、结构紧凑。

ZJHPF-B气动波纹管衬氟调节阀执行机构配置



ZJHPF-B气动波纹管衬氟调节阀执行机构配置图


型号 ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
有效面积cm2 350 350 560 900
行程mm 16 25 40 60
弹簧范围KPa 20~100(标准):40~200;
80~240; 20~60; 60~100

阀体

阀体形式 直通单座铸造球型阀
公称通径 DN20~150mm
公称压力 PN1.6MPa
法兰标准 GB/T9113、JB/T79
连接形式 法兰(FF RF RTJ)
压盖型式 螺栓压紧式
工作温度 -40~180℃
密封填料 V型聚四氟乙烯填料

阀内件

阀芯形式:单座柱塞型(衬四氟)
流量特性:近似等百分比

执行机构及附件、作用形式

执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZJHA/B-22 ZJHA/B-23 ZJHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5~3kg/cm2(0.15~0.3MPa)
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

主要零件材料

阀体、阀盖 ZG230-450衬F46
阀座、阀芯 2Cr13衬F46、304衬F46
阀盖 丁腈橡胶夹增强涤纶织物
波纹管材料 聚四氟乙烯

 额定流量系数Kv、额定行程

公称通径

G3/4"

20

25 32 40 50 65 80 100 150
阀座直径 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
额定行程 10 16 25 40 60

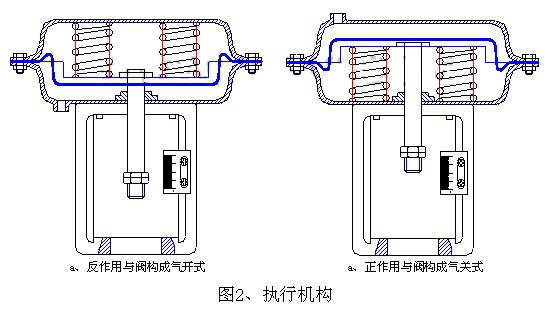

ZJHPF-B气动波纹管衬氟调节阀执行机构

型式:ZHA(B)多弹簧薄膜执行机构膜片材料:乙丙橡胶夹尼龙布、丁青橡胶恶夹尼龙布弹簧范围:20~100、80~240kPa 供气压力:140~400kPa 气源接口:Rc1/4" 环境温度:-30~+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等   ZJHPF-B气动波纹管衬氟调节阀允许压差

供气压力 弹簧范围 允许压差
公称通径
G3/4 20 25 32 40 50 65 80 100 150
1.4 0.2~1.0 16 16 8 5 5 3 2.5 2 1.2 0.8
4.0 0.8~2.4 16 16 16 12 11 7 6.5 4.5 2.8 2.0

ZJHPF-B气动波纹管衬氟调节阀性能

泄漏量:小于阀额定容量的0.01% 回差:带定位器:小于全行程的1% 基本误差:带定位器:小于全行程的±1% 注:采用标准的V型聚四氟乙烯填料 可调范围 30:1 Kv值和行程

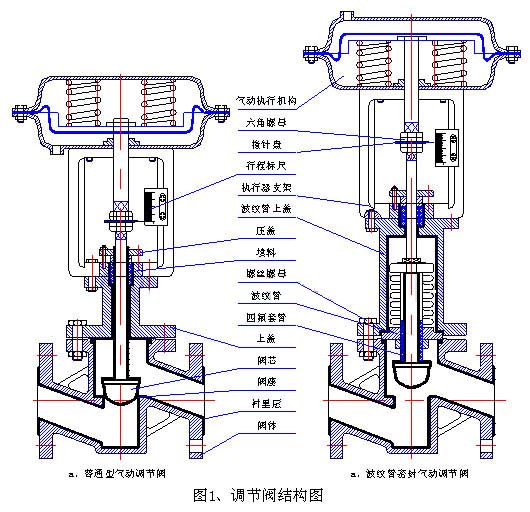

ZJHPF-B气动波纹管衬氟调节阀结构图

公称通径 G3/4 20 25 32 40 50 65 80 100 150
阀座直径 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
额定行程 10 16 25 40 60
